十八禁男女视频无遮挡,国精产品一区一区二区三区mba,色WWW永久免费视频,亚洲无线卡一卡二

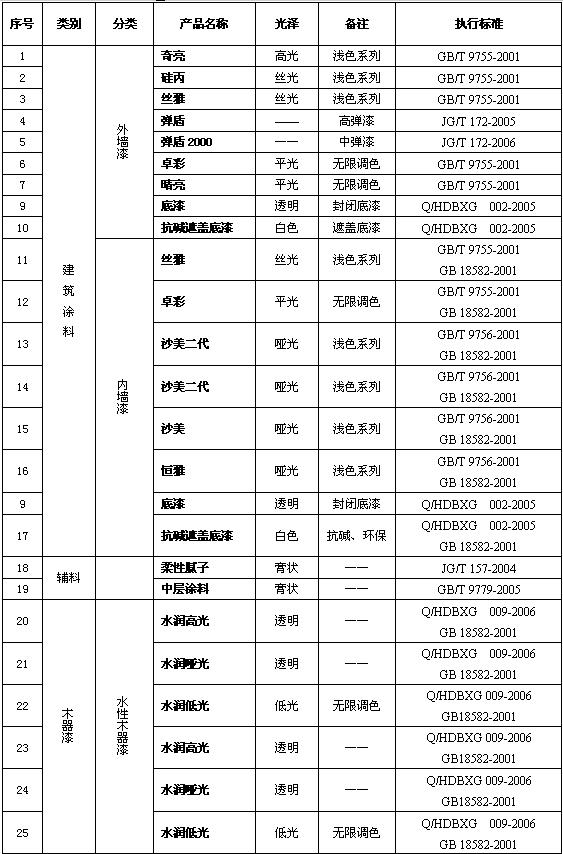

一、什么是漆膜泛堿（泛鹽、起白霜）？
    通常為白色的鹽狀沉積物不均勻地“浮”在漆膜上，損害了漆膜的裝飾性。其成因是：當水透過水泥沙漿層時，這些鹽就被水從砂漿層中瀝出并沉積在漆膜表面上。
可能成因：
   ※舊漆膜原來就存在這種白霜，表面處理時未能徹底清除掉，重新涂漆后，舊病復發
   ※過多的潮氣從外墻內逃逸出來
解決方法：
   ※將潮濕的根源清除掉
   ※將白霜清除干凈，涂刷抗堿封閉底漆，再涂刷優質外墻涂料

二、什么是褪色、變色？
    漆膜顏色過早地變淡，多發生在向陽的位置（所有漆膜經長期暴曬都會褪色）。
可能的成因：
   ※內墻漆用于外墻
   ※使用了耐候性不好的劣質涂料
   ※選用了耐候性不好的色漿
   ※基底堿性過高，滲出后破壞漆膜中的顏料
解決方法：
   ※選用較暗的用無機顏料調配的顏色
   ※將表面清除干凈，嚴格按照施工規范進行表面處理
   ※涂刷合適的抗堿封閉底漆
   ※最后涂刷耐候性優異的外墻涂料

三、什么是長霉長藻？
   在漆膜表面呈斑點狀散布的棕、黑或灰的霉點或綠色藻類生長。有時霉也會使漆膜整體變色。
可能成因：
   ※暖濕條件
   ※所使用的涂料質量不佳，防霉、防藻劑數量不足
   ※涂漆前，墻面上原已長霉、長藻
解決方法：
   ※外墻用高壓水槍沖洗
   ※將家用漂白劑（1︰3）稀釋，刷涂在生霉的墻面上，停留數分鐘后，用清水沖洗干凈
   ※墻面干燥后，用加入足夠量防霉、防藻劑的優質涂料涂刷墻面

四、什么是龜裂？
   在漆膜表面形成圖案的龜裂好似于鱷魚身上的規則鱗片。
可能成因：
   ※一次涂刷過厚或未干重涂
   ※在非常軟的表面使用了極硬的漆
   ※基層過于疏松或粗糙
   ※在極度惡劣的天氣下施工（如氣溫極低，漆膜無法正常成膜）
解決方法：
   ※將漆膜完全鏟除掉
   ※在正常的施工環境下，刮抹膩子，涂刷底漆和優質面漆
   ※對于粗糙度大的基層，使用柔韌性更好的涂料
   ※確保涂層間柔韌性的匹配

五、什么是開裂與脫落？
   干漆膜由于老化開始出現開裂，且最終導致涂層完全失效。在初期表現為細縫或稱“裂縫”，但在后期，脫落就生成了。
可能成因：
   ※使用了不具有足夠粘接力和彈性的劣質涂料
   ※涂料過度稀釋或涂膜太薄
解決方法：
   ※將開裂與剝落的地方清除干凈，用專用膩子修補后，涂刷底漆和高質量面層涂料

六、什么是粉化？
   過量的細小粉塵會在漆膜的表面形成，拭之掉落。
可能成因：
   ※使用了劣質、顏填料含量過高的涂料
   ※在外墻上使用了內墻涂料
   ※在涂裝之前沒能適當地涂刷底漆和封閉表面氣孔
   ※過度稀釋，乳膠無法有效粘結顏、填料
   ※施工時基層溫度過低，成膜不佳
   ※基材及環境濕度過高，重涂時間短，通風差，涂料無法完全成膜
   ※基層堿性過高，涂膜被破壞
   ※測試時未到達七天養護期
解決方法：
   ※將粉化物全部清除干凈，重新涂刷相應的高質量涂料。
   ※遵循施工規范，不過度稀釋涂料。
   ※選用合適的抗堿封閉底漆。
   ※保證施工環境符合施工要求。

七、什么是剝落？
   由于失去附著力，導致帶狀或殼狀的涂膜自發剝落。
可能成因：
   ※基層過度的潮濕或有鹽堿析出
   ※沒有適當的表面處理，基層不干凈或粉化嚴重
   ※使用了劣質膩子
   ※使用了沒有足夠的粘結力和彈性的低質量涂料
   ※在不利于涂膜形成的情況下：比如在很熱、很冷的日子里或刮風季節施工
解決方法：
   ※如果外部潮氣是導因，就要采取修補屋頂、填補縫隙、清潔水溝和下水口以及鋤掉建筑物附近的植物
   ※如果建筑內的空氣很潮濕，就要考慮安裝通風裝置，尤其是在廚房、浴室和洗衣房的地方
   ※把以上問題解決好后，將剝落的地方完全清除干凈，再用涂刷抗堿封閉底漆和高質量涂料

八、什么是起泡？
   由局部粘接力的損失以及涂膜從底表面處拱起而導致形成圓形泡狀。
可能成因：
   ※基層刮涂使用的膩子耐水性差，遇水膨脹，頂起涂膜，特別是外墻
   ※在潮濕的表面上涂刷涂料，當水氣向外擴散時，其壓力把涂膜頂起，特別是封閉性好、透氣性差的涂料
   ※過度潮氣或濕氣從屋內逸出到外墻
   ※土建時防水處理差導致遇水通過裂縫或未涂刷涂料的基面進入基底，或有漏水處，當水氣向外擴散時，其壓力把涂膜頂起
解決方法：
   ※把水泡挑開，如果水泡穿透到基層,它很可能來自于基層背面的潮氣。應將導致表面潮氣的根源去除
   ※把水泡挑開，如果水泡沒有穿透到基層，水泡可能是由于在直射陽光下在熱表面涂刷涂料或接觸露水、高濕或雨水導致的
   ※把表面氣泡徹底清除干凈
   ※若是由于膩子原因引起的問題，鏟除膩子并選用合適的膩子重新刮涂
   ※嚴格按照施工規范做好防水工作，再涂刷高質量的底漆和面漆

九、什么是光澤不均？
   涂膜光澤不均一，明暗分布，常出現于絲光、半光產品。
可能成因：
   ※膩子層疏松度不一致，對涂料的吸附性不同
   ※底漆、面漆施工厚度不均勻
   ※同一面墻使用不同的施工工具
   ※同一面墻使用不同批號的產品
   ※未能有效“濕接”，接痕明顯
解決方法：
   ※均勻涂刷底漆后，再涂刷面層涂料
   ※確保涂層厚度一致，無漏涂
   ※在同一面墻上，確保使用相同施工工具、相同批號的產品，并在分格區內保持濕接
   ※確保施工條件、施工工藝符合要求

十、什么是遮蓋力差？
   涂刷多遍，仍覺基層“漏底”，或整體顏色不均勻。
可能原因：
   ※面層涂料被過度稀釋，涂膜太薄
   ※基層凹凸不平，凸面涂膜過薄
   ※基層修補過，材質不同，且疏松度、顏色不一致
   ※基層與面層涂料顏色反差較大
   ※艷紅、艷黃顏色本身遮蓋力差
解決方法：
   ※控制好稀釋比例，嚴格按產品說明書中規定的稀釋比例執行
   ※基層處理應用同一種材料，達到一定的平整度要求
   ※輥筒施工效果較好
   ※使用與面層涂料顏色相近、性質相適應的底漆
   ※對某些顏色或基層應相應增加面層涂料的涂刷遍數

十一、什么是水印？
   側看涂膜，發現其表面有不規則斑塊，光澤較低。
可能原因：
   ※基底水份含量過高
   ※有漏水、滲水處存在
   ※施工時環境濕度過高
解決方法：
   ※確保基層干透后再進行涂刷施工
   ※確保無漏水、滲水處存在
   ※確保施工時各種條件符合要求
   ※必要時選擇合適的封閉底漆

十二、什么是污跡？
   涂膜有污跡流掛，破壞美觀。通常在窗下及靠近屋頂處出現。
可能原因：
   ※污染速度超過了涂膜的耐沾污性能
   ※建筑物結構設計不當，使得雨水容易沖下積累的塵土，并流掛在墻面上
解決方法：
   ※清潔墻面
   ※選用耐沾污性更好的高檔涂料
   ※改變建筑結構設計。窗臺有滴水線，屋頂有女兒墻房檐

十三、什么是變黃？
   淺色或白色漆膜，短時間內變黃。（長時間后，都有變黃現象）。
可能原因：
   ※內墻涂料用于外墻
   ※涂膜被基層“堿性”破壞
   ※涂膜受聚氨酯類產品的影響
   ※涂膜被高溫烘烤
解決方法：
   ※外墻應使用耐候性好的產品
   ※確保基層條件符合施工要求
   ※應在聚氨酯類產品涂膜完全干燥后再進行面層涂料的施工
   ※高溫條件下應使用專門的抗高溫涂料
   ※特殊工業環境應選用抗化學物質能力強的涂料產品

十四、什么是起粒？
   涂膜表面有小顆粒。
可能原因：
   ※有不相溶物質或雜質被混入
   ※施工環境不清潔，有灰塵等飄落到涂膜上
   ※施工工具不清潔或質量較低
   ※膩子層不清潔，粉塵等未被清除干凈
   ※施工工具使用后未及時清洗干凈，有涂料沾附在上面
   ※涂料曾在過高或過低的溫度下儲存，膠結
   ※涂料開罐使用后，儲存不當，表面結皮
   ※涂料儲存過久產生沉淀，不易被攪開
解決方法：
   ※待漆膜干透后，用砂紙打磨光滑后，重新涂刷
   ※保證施工環境及膩子層清潔
   ※使用潔凈優質的施工工具，施工間隙及完工后及時清洗、涼干
   ※按要求進行儲存
   ※開罐后盡快使用，隨時蓋好蓋子，避免結皮
   ※長時間儲存后，應使用機械攪拌

十五、什么是針孔、氣泡？
   涂膜中有針狀小孔或氣泡浮出或懸浮在其中。
可能原因：
   ※基底或膩子層過于疏松多孔，內含空氣
   ※基底表面溫度過高或涂刷后快速加熱干燥，沒有流平修復時間
   ※涂膜過厚或未干重涂
   ※刷子、輥筒的毛長短、硬度不合適
   ※輥涂時使用劣質長毛輥筒
   ※刷涂時，刷子移動太快，帶進氣泡
   ※噴涂時，噴槍設置有誤，壓力太高
   ※涂刷前涂料被劇烈攪拌，未及時消泡就進行使用
解決方法：
   ※涂膜干透后打磨掉有問題的涂膜，重新涂刷
   ※確保涂膜一次施工不會太厚，并在干透后再涂刷下一遍
   ※選用合適的封閉底漆
   ※使用優質的中短毛輥筒進行施工
   ※正確設置噴槍及控制涂刷時工具的移動速度
   ※涂料被劇烈攪拌后應靜置，待泡消除后再使用

十六、什么是油縮？
   涂刷后涂膜立即回縮，留下小孔或裸露區域。
可能原因：
   ※基底或膩子層有油性等憎水性物質存在
   ※面層涂料與底層體系不相容
解決方法：
   ※鏟除有問題的涂膜
   ※清潔并打磨表面后，重新涂刷

十七、什么是流掛？
   涂膜呈部分下垂狀態。
可能原因：
   涂料被過度稀釋
   涂膜一次施工過厚
   輥筒、刷子蘸料太多
解決方法：
   鏟除有問題的涂膜
   嚴格按照規定稀釋涂料
   提高施工技術，嚴格按照施工工藝執行

1.如何選擇金邦板的品種？
  我們會根據金邦板所使用的地區、建筑物的高度及用戶所要達到的性能要求，為客戶提供墻體系統及金邦板品種，由客戶進行選擇。
2.金邦板有哪些方面的應用？
  金邦板應用范圍非常廣泛，可應用于鋼、木結構別墅；舊樓改造；室內裝飾；大型鋼結構廠房；商場、糧倉、藥廠；特別是K系列金邦板可應用于濕度較大的地下室、隧道、地鐵、地下通道等。
3.金邦板是環保產品嗎？
  金邦板做為綠色建材，體現在幾個方面：首先金邦板所用的材料是以水泥為膠凝材料的無機材料。采用先進的無石棉配方，產品中無任何有害人體的物質。第二，金邦板采用的原料不是地球上的有限資源，而是在地球廣泛存在的礦物質，有利于人類的可持續發展。第三，金邦板采用擠出法成型工藝，用水量小，擠出過程的半成品廢板坯可立即回到捏合機，重新擠出，成品后的廢板，粉碎后回到原料系統做填料，因而金邦板的生產不產生廢水、廢渣和廢氣，不污染環境。第四，金邦板復合墻體具有很好的保溫隔熱能力，減少建筑能耗，減少地球負荷。
4. 金邦板的使用壽命是多少年？
  金邦板是一種高強、耐久的新型綠色環保材料。使用壽命等同水泥的使用壽命50-70年以上，并且加入植物纖維，所以有可加工性，可鋸、可釘。
5.金邦板是否能解決建筑物表面產生的裂紋？
  金邦板是采用企口連接，掛件固定的安裝方式，板材與主體結構之間處于非剛性固定狀態，墻板會在外力的作用下隨著建筑主體產生的變形發生位移，板材本身不會發生變形、龜裂。
6.金邦板可以防火嗎？
  金邦板主要生產原料為無機材料，具有優良的防火性能。產品通過中國國家建筑材料測試中心檢測：認定為不燃材料。

7.金邦板的施工流程：

8. 安裝金邦板時對龍骨有哪些要求？
  安裝金邦板時對龍骨的要求有四個方面：1）金邦板安裝時選用的龍骨厚度及斷面尺寸應根據所在地區風壓及其他要求進行設計，原則上龍骨的厚度應不小于安裝螺釘的一個螺距；木龍骨安裝時木龍骨的厚度應在25mm以上。2）豎向安裝時最下端的橫向龍骨必須能夠承受一塊金邦板的重量（26kg/塊）。3）陽角處應設置豎向龍骨。如果沒有此龍骨則無法安裝陽角件，龍骨正面寬度為100mm以上。4）在施工前先確定好金邦板的接縫位置，接縫位置龍骨總寬度應≥100mm, 當龍骨寬度＜100mm時需增加豎向龍骨。
9. 龍骨垂直度有偏差時如何處理？
  龍骨的垂直度有偏差時，為了保證金邦板的表面平整度，需使用硬質墊片進行調整。
10.如何計算工程金邦板的用量和金邦板的布板格局？
  您可以將工程的具體情況與銷售部進行充分溝通，在此基礎上提供施工圖紙，技術人員會
根據施工圖紙將金邦板的用量和其它輔材清單計算出來，使您有個詳細的了解。
11. 安裝結構處理不當可能產生什么后果？
  安裝外墻板的結構要合理，如龍骨的間距、龍骨排列的密度、龍骨的壁厚等方面處理不當時，可能會引起外墻板的變形，影響建筑物整體結構，影響建筑物外觀效果。
12. 使用釘子固定的方法安裝金邦板時需要注意哪些問題？
  使用釘子固定金邦板時，釘帽要沉入金邦板表面1-2mm；在金邦板端部固定釘子時，釘子距金邦板端部至少25mm以上，防止金邦板產生裂紋和斷裂。
13. 金邦板的安裝順序是怎樣的？
  金邦板的安裝應從墻面中間向兩端依次進行，先安裝整塊墻板，后安裝門窗等洞口部位需要切割的小塊板材。建筑物墻面邊沿部位安裝寬度較小的板材時，兩邊的寬度應盡量相同，這樣才能達到美觀的效果。
14.金邦板安裝完成后，表面是否還需進行其它處理？
  根據表面涂裝，金邦板產品可分為兩類：一類為涂裝板；另一類為非涂裝板。如果您購買的是涂裝板，則安裝完成后，表面不需要在進行其它處理；如您購買的是非涂裝板，則安裝完成后，根據需要進行表面處理。
15. 金邦板表面涂裝的耐久性如何？
  我們使用的是綠色環保的水性涂料，有純丙、硅丙和氟樹脂涂料，可根據用戶要求，使涂膜耐久性達到8-20年。
16.金邦板是否可以用于地鐵、隧道等潮濕的環境中？
  K系列金邦板是以水泥為基材的真空擠出成型的薄板，材質致密，具有較好的吸放濕性、防結露性能、不透水性和吸水彎曲變形小等特點；同時可節省室內 空間，濕隧道、地鐵車站、地下停車場等地下建筑工程外墻面裝飾的理想用材。
17.為何金邦板能夠用于隔聲屏障？
  金邦板材質致密，同時具有獨特的中空結構特點，使其能夠有效地防止外部噪音傳到室內。單層金邦板在1000赫茲的音頻干擾下，可以降低噪音達30分貝。可用于高速公路、城鐵高架道路兩側的隔聲屏障，以有效的降低交通噪聲的干擾，提高居民的工作和生活質量；同時，金邦板表面裝飾線形多樣，顏色可以任意涂裝，比較容易融進當地的景觀。
18.金邦板用于舊樓改造的優勢在哪里？
  金邦板在舊樓改造過程中，可在不鏟除原有墻面的基礎上直接施工，沒有水泥砂漿等濕作業，完全為干作業，施工速度快，工期短，工人勞動強度低；同時，金邦板豐富的圖案和色彩對建筑外墻具有很好的裝飾效果，將金邦板和其它幕墻材料配合使用可改變目前建筑外墻效果單調的情況。
19.金邦板產品的包裝是怎樣的？
  金邦板使用托盤放置，每一托盤放置三列，每列為40塊；打包時包裝帶的位置使用護角保護，必要時使用塑料膜包裝后再打包。如圖一。若出口國外，每一托盤需用木夾板封裝，如圖二。

20.裝卸金邦板應注意哪些方面的問題？
  從車輛上往下搬時，應用吊裝工具進行吊裝，避免損傷；單片搬運時，應施力于板材長度的垂直方向，中間部位受力，需一人單臂夾持或二人立抬，以防折斷。二人立抬時應距板端部20cm以上。

21.金邦板在堆放時應注意哪些方面的問題？
   金邦板不能直接放置在地面上，下面應鋪墊一些金邦板的邊角料或其他材料，使板材處于平整的狀態下放置；放置在拖盤上時，拖盤下面要平整，建議拖盤應放置兩層。
  在室外存放時，應加蓋整塊防水材料；如果金邦板被淋濕時，應充分干燥后再用于施工。如圖：

22.如何申請提供技術指導和培訓？
如果您想了解我們的產品，我們可以為客戶提供免費的技術指導和培訓。

關于石膏板建材

1、石膏板建材與傳統建材具有哪些優勢？
   答：(1) 抗震性好：石膏板隔墻屬于輕質材料，用紙面石膏板做隔墻，重量僅為同等厚度磚墻的1/15、砌塊墻體的1/10，能夠有效減輕結構的靜荷載，加上其輕鋼龍骨骨架為柔性設計，能滿足建筑物防震設計的要求。
        (2)保溫隔熱：由于石膏板的多孔結構，其導熱系數為0.16W/（M．K），與灰砂磚砌塊（1.1W（M．K））相比，其隔熱性能具有顯著的優勢。
        (3)防火性能好：由于石膏芯本身不燃，且遇火時在釋放化合水的過程中會吸收大量的熱，延遲周圍環境溫度的升高，因此，紙面石膏板具有良好的防火阻燃性能。
        (4)隔音性能好：紙面石膏板隔墻具有獨特的空腔結構，大大提高了系統的隔聲性能
        (5)裝飾功能好：紙面石膏板表面平整，板與板之間通過接縫處理形成無縫表面，表面可直接進行裝飾。
        (6) 可施工性好：干法作業，方便快捷。僅需裁制刀便可隨意對紙面石膏板進行裁切，施工非常方便，用它做裝飾，可以擺脫傳統的濕法作業，極大的提高施工效率。
        (7)舒適的居住功能：由于石膏板具有獨特的“呼吸”性能，可在一定范圍內調節室內濕度，使居住舒適。
        (8)綠色環保：紙面石膏板采用天然石膏及紙面作為原材料，決不含對人體有害的石棉。
        (9)節省空間：采用紙面石膏板作墻體，墻體厚度最小可達74mm，且可保證墻體的隔音、防火性能。
2、為什么說石膏板隔墻系統具有良好保溫隔熱功能？
   答：由于石膏板的多孔結構，其導熱系數為0.16W/（M．K），與灰砂磚砌塊（1.1W（M．K））相比，其隔熱性能具有顯著的優勢。
3、為什么使用石膏板隔墻系統有利于抗震？
   答： 石膏板隔墻屬于輕質材料，能夠有效減輕結構的靜荷載，加其輕鋼龍骨骨架為柔性結構，能滿足建筑物防震設計的要求。
4、石膏板隔墻系統是如何達到隔聲要求的，其原理是什么？
   答：(1)墻體隔聲性能受兩個因素影響，墻體自身重量（自重越大,隔聲效果越好）和墻內空腔；
       (2)石膏板隔墻體系隔聲主要因為輕鋼龍骨和石膏板構筑的墻體存在墻內空腔。聲能通過空腔時在空腔內來回反彈震動，消耗能量，從而達到隔聲要求；另外，在墻體空腔中填充吸音材料（巖棉、玻璃棉）能增加墻體隔聲效果。
5、為什么使用Z型隔聲龍骨的隔墻隔聲效果要比C型輕鋼龍骨好？
   答：使用Z型隔聲龍骨（“龍牌”專利）可以加強隔音效果。從原理上講，龍骨的彈性越好隔聲性能越好，尤其是在低頻隔聲方面效果顯著提高。Z型隔聲龍骨的彈性要好于C型龍骨，故在相同情況下，Z型減震龍骨紙面石膏板輕質隔墻，隔聲量要比C型龍骨紙面石膏板輕質隔墻高1-2dB。
6、為什么說石膏板有良好的防火性能？
   答：(1)石膏板內有大約1％的游離水，當石膏板遇火時，這部分水首先汽化，消耗了部分熱量，延緩了背火面溫度的上升。
       (2)石膏板主要成分為CaSO•2HO2(二水硫酸鈣)，其分子結構中含有20％的結晶水。這些水必須吸收足夠的熱量，才能轉化為蒸汽蒸發。當板面溫度上升至100°C以上時，石膏板芯材（二水硫酸鈣）脫水成為無水石膏（硫酸鈣），同時吸收大量熱量，進一步延緩背火面溫度的上升。一般來說，石膏板越厚或層數越多，結晶水含量就越高，耐火極限就越長。
7、石膏板本身具有防火性能，又為何使用耐火石膏板？
   答： 耐火石膏板在生產中特別加入了特制玻璃纖維和其他添加劑，遇火時能有效增強板材完整性。當火災發生時，隨著燃燒時間越來越長，石膏板將會逐漸產生龜裂直至剝落而達到耐火極限。由于耐火石膏板中的玻璃纖維耐火溫度高（1000°C），能夠較長時間的起到加強筋的作用，大大延緩了石膏板剝落的過程，從而提高結構的耐火極限。
8、為什么說石膏板具有良好的呼吸功能？
   答：紙面石膏板板芯存在著大量微孔結構，且孔隙率較大，孔結構分布適當，所以具有較高的透氣性能。當室內濕度較高時，可吸濕，而當空氣干燥時，又可放出一部分水分，因而對室內濕度起到一定的調節作用即所謂的“呼吸”作用，維持著動態平衡。這種“呼吸”功能的最大特點是能夠調節居住及工作環境的濕度，創造一個舒適的小氣候。
9、為什么穿孔石膏板有吸聲的效果？
   答：石膏板穿孔后，石膏板上的小孔與石膏板自身及原建筑結構的面層形成了共振腔體，聲音與穿孔石膏板發生作用后，圓孔處的空氣柱產生去強烈的共振，空氣分子與石膏板孔壁劇烈摩擦，從而大量的消耗聲音能量，進行吸聲。
10、穿孔石膏板吸聲效果的影響因素有哪些？
   答：穿孔板結構具有適合于中頻的吸聲特性，其吸聲特性受板厚、孔徑、孔距、穿孔率、板材背面的背覆材料、板后空氣層厚度及板后設置的吸聲材料等多種因素的影響，它們會改變穿孔板的主要吸聲頻率范圍和共振范圍。
11、石膏板是否越輕越好？
     答：石膏板并非越輕越好。石膏板單重是指每平方米石膏板重量，它與石膏板成型發泡工藝有直接關系。石膏板單重輕說明板芯發泡率高，空穴多而大，這樣就可能會降低石膏板在固定時對自攻釘的握裹力（即平時說的板酥）。同時，由于孔隙率高，石膏板也容易吸潮，降低強度。若單重過高，則說明板芯發泡率低，柔性較低，容易變形和脆斷，相應的施工性能也會下降。
12、怎樣區分上人吊頂與不上人吊頂？
     答：上人吊頂與不上人吊頂主要對承載（主）龍骨而言，而不是對覆面（次）龍骨的。按GB11981-89《建筑用輕鋼龍骨》規定：上人龍骨承載800N、不上人龍骨承載500N，測定其殘余變形量，且滿足要求。次龍骨按承載300N的指標要求而測定的。“龍牌”輕鋼龍骨上人吊頂系統有：CS50—CB50，CS60—CB50，CS60—CB60；不上人系統有：CB38—CB50，CB50——CB50。
13、耐火極限和遇火穩定性的差別
     答：遇火穩定性是耐火紙面石膏板的物理性能指標，在國標GB/T9775-2001《紙面石膏板》中明確規定：耐火紙面石膏板的遇火穩定性是要大于20分鐘。耐火極限是針對建筑構件（如隔墻、吊頂、樓板、門窗等）而言的，對任一建筑構件，按照時間—溫度標準曲線進行耐火試驗，從受火作用時起，到構件失去穩定性或完整性或絕熱性時止，這段抵抗火的作用時間，稱為耐火極限，通常用小時（h）來表示，如使用75龍骨為框架，雙面單層12mm厚耐火紙面石膏板，填充50mm厚100kg/m3容重巖棉的龍牌隔墻體系可以達到一個小時的耐火極限。
14、石膏板的燃燒性能如何？
     答：建筑構件按其燃燒性能分為三大類：
     一、不燃燒體（A級）：用不燃材料制成的構件。不燃材料指的是在空氣中遇到火燒或高溫作用時不起火、不微燃、不炭化的材料。如磚、石、鋼材、砼等。
     二、難燃燒體（B1級）：用難燃性材料做成的構件或用燃燒性材料做成而用不燃燒材料做保護層的構件。難燃性材料是指在空氣中遇到火燒或高溫作用時難起火、難微燃、難炭化，當火源移走后燃燒或微燃立即停止的材料。如經過 阻燃處理的木材、瀝青砼、水泥刨花板等。
     三、燃燒體（B2級）：用燃燒材料做成的構件。燃燒性材料是指在空氣中遇到火燒或高溫作用時立即起火或微燃，且火源移走后仍繼續燃燒或微燃的材料。如木材。紙面石膏板為B1級難燃材料，在國標GB 50222《建筑內部裝修設計防火規范》第2.0.4條中 “安裝在鋼龍骨上燃燒性能達到B1的紙面石膏板、礦棉吸聲板，可作為A級裝修材料使用”

二 如何選擇石膏板
1、選擇什么樣的石膏板能保證工程質量？
   答：(1)強度高。石膏板強度有70%是由護面紙提高的，所以選用石膏板時要注意護面紙的質量，使用優質護面紙可以提高石膏板的強度，保證工程質量。
        (2)單重適中。單重過低可能會降低石膏板在固定時對自攻釘的握裹力（即平時說的板酥）；過高則柔性較低，容易變形和脆斷，相應的施工性能也會下降。
        (3)紙面粘結性好。護面紙要與石膏板芯粘結良好，不能產生脫紙現象而影響施工。
        (4)品牌知名度高。品牌知名度是在激烈市場競爭環境下形成的大眾口碑，知名度高的產品其產品質量能夠保證，工程質量也能保證。
2、選擇什么樣的輕鋼龍骨能保證工程質量？
   答：(1)厚度：首先輕鋼龍骨作為石膏板骨架，要保證有一定的強度，這需要輕鋼龍骨要有足夠的厚度來保證，特別是當隔墻高度增加時，輕鋼龍骨的厚度也應相應的增加（見國家建筑標準設計圖集 07CJ03-1），否則墻體的安全性和穩定性將存在很大隱患。
        (2)雙面鍍鋅量：雙面鍍鋅量高的輕鋼龍骨抗腐蝕、防銹能力強，使用周期長，并能確保工程安全性。國家標準規定，輕鋼龍骨優等品雙面鍍鋅量不少于120g/㎡。
        (3)產品的尺寸精度、直線度和平整度：尺寸精度、直線度和平整度高的產品可以保證使用中不變形、不彎、不扭、不翹，有效防止石膏板安裝時產生內應力，避免裂縫的出現。
        (4)品牌知名度：品牌知名度是在激烈市場競爭環境下形成的大眾口碑。一般情況下，知名度高的產品，其厚度、雙面鍍鋅量和加工工藝都能是有保證的，可以保證工程質量。
3、在市場上如何采購石膏板？
   答：(1)品種與規格的選擇：根據使用部位及設計要求，可以選擇不同品種和規格的石膏板。如防火性能要求比較高的，可選用耐火石膏板；用在比較潮濕的環境（衛生間，地下室）時，需選用耐水石膏板。
        (2)購買地點的選擇：最好是向廠家咨詢，到當地比較有實力的正規經銷商或信譽比較好的大型建材超市處購買。
        (3)購買時，一方面要檢查石膏板的外觀性能，是否有破損、受潮、脫紙變形等顯現，另一方面要核查相關產品的檢測報告、合格證及榮譽證書等，以確保無誤。 4、在市場上如何采購輕鋼龍骨？
   答：(1) 品種與規格的選擇：根據不同的設計需要，選擇合適規格的輕鋼龍骨。
        (2)購買地點的選擇：最好是向廠家咨詢，到當地比較有實力的正規經銷商或信譽比較好的大型建材超市處購買。
        (3)購買時，要檢查龍骨外形是否平整、棱角是否清晰、切口是否有毛刺和變形等，并確保龍骨表面無腐蝕、損傷、黑斑和麻點出現。驗收時，要檢查相關產品的檢測報告、合格證及榮譽證書是否齊全。

關于石膏板、輕鋼龍骨的運輸和儲存
1、石膏板在運輸上應該注意哪些問題？
   答：采用汽車運輸時，應將石膏板緊固牢靠，避免過大的顛簸，并注意防雨，人工裝卸時，注意不要使板與車底或車幫摩擦，以防損壞板邊、板角或劃破紙面；采用火車運輸時，一次吊起最多不得超過三架石膏板，起吊要保持平穩、不傾斜、確保石膏板兩側邊受力均勻，并注意防雨，裝卸車時注意輕起輕放，不得磕碰石膏板邊角。 2、石膏板儲存應該注意哪些問題？
   答：(1)石膏板應儲存于干燥、通風、不受陽光直接照射的地方。
        (2)存放地面應比較平整，最下面一架與地面之間、上架與下架之間應用墊條墊平。墊條高100mm左右，每垛至少用四根平行均布，兩端的墊條距石膏板端頭100－150mm。
        (3)注意單板不要伸出垛外、斜靠或懸空放置。
        (4)板垛之間應留有一定距離。
        (5)板垛最高碼放四架石膏板。
        (6)室外存放時間不能太長，且必須采取防雨措施。
        (7)雨后應將石膏板苫布打開以保持板材干燥，避免因潮氣使板產生變形而影響板的質量。
3、輕鋼龍骨在運輸上應該注意哪些問題？
   答：運輸時，應將輕鋼龍骨緊固牢靠，避免過大的顛簸，并注意防雨防曬，裝卸時，注意不要使輕鋼龍骨與車底或車幫摩擦，避免擦掉鍍鋅層，影響其抗腐、耐銹性能。

關于石膏板建材的設計、施工

1、做隔墻時，一般采用哪種規格的石膏板與輕鋼龍骨？
   答：做隔墻多采用12mm、12.7mm、15mm、15.9mm厚石膏板;輕鋼龍骨可根據墻厚要求采用50系列、75系列、100系列、150系列。
2、做吊頂時，一般采用哪種規格的石膏板與輕鋼龍骨？
   答：吊頂多采用9.5mm、12mm、12.7mm厚石膏板；輕鋼龍骨分上人、不上人，上人吊頂體系有：CS50—CB50，CS60—CB50，CS60—CB60，不上人體系有：CB38—CB50，CB50——CB50。
3、紙面石膏板現場使用時需要注意什么？
   答：(1)紙面石膏板應垂直搬運，不要平抬;

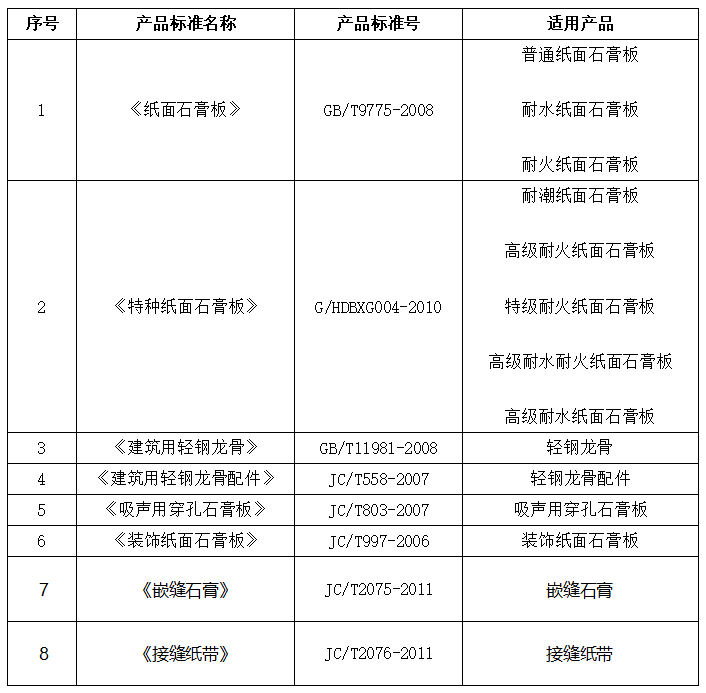

        (2)施工時，請選用符合GB11981-2001標準要求的建筑用輕鋼龍骨及配件和符合國家標準的建筑用輔料;
        (3)紙面石膏板吊頂或隔墻工程應按GB50327-2001《住宅裝飾、裝修工程施工規范》標準施工;
        (4)紙面石膏板吊頂時，石膏板的長度應垂直于覆面龍骨長度方向安裝，并從吊頂的一端開始錯位安裝，安裝時板間及板塊與墻體間應留出3-5mm的縫隙，以備填嵌用；安裝固定式，請從板中間向四邊固定，并按順序安裝，不得多點同時作業，防止產生內應力變形;
        (5)對濕度大于65%的環境里施工，覆面龍骨請采用300mm的間距，并采取必要的通風干燥措施;
        (6)刮膩子時，請在第一遍膩子完全干燥后再刮第二遍，防止石膏板一次性吸潮過度出現變形。
4、石膏板隔墻中如何實施電氣施工？
   答：利用隔墻腔體敷設線路，應按設計要求安裝石膏板隔離框并與龍骨固定，接線盒的四周用密封膏封嚴。當作為分戶墻或有防火要求的內隔墻時，電氣插座或接線盒四周應用巖棉包裹嚴實。
5、石膏板內隔墻墻面可以做哪些裝飾？
   答：根據裝修要求，墻面裝修飾面可以采用噴漿、油漆、涂料、貼壁紙，亦可設計其他飾面。當在衛生間等潮濕場所使用耐水石膏板隔墻時，墻面可以直接粘貼瓷磚或做其他防水處理。
6、石膏板現場驗收和臨時存放應該注意哪些方面？
   答：(1)驗收時應核對材料的品種、規格、數量、檢測報告和合格證。
        (2)石膏板存放場地必須干燥通風、地面平整、防潮、防雨。不得使用受潮、彎曲變形、板中斷裂、面紙起鼓的石膏板。
        (3)清除已經受潮的板材時板與板之間不要摩擦，取板時切勿拖動，應將上面的板與下面的板分開，再將板垂直地面搬走。摩擦拖動會使石膏板表面紙層受損而影響使用。
7、接縫處理時應該注意哪些方面？
   答：嵌縫前必須保證石膏板的邊部與龍骨之間是無應力緊密固定，石膏板短邊接縫還應先用邊刨將兩側石膏板刨出45°倒角。為達到滿意的接縫效果，應選用合適的配套嵌縫材料。
   (1)、嵌縫處理步驟：第一步：用嵌縫石膏膩子將兩塊石膏板接縫處的空隙嵌實；第二步：將嵌縫紙帶貼于嵌縫處，壓平壓實，將接縫帶內多余的嵌縫石膏膩子擠出刮去；第三步：在接縫處用50mm寬的刮刀涂上第一層嵌縫石膏膩子，抹平，總寬度為100～120mm；第四步：等待干燥（干燥時間約為90分鐘，根據氣候條件有所不同）；第五步：再用100mm寬的刮刀重新抹面，將第三步工序留下的不平整部位抹平即可，第二層比第一層的兩邊各寬出50～60mm，干燥時間約為40分鐘；第六步：待第二層嵌縫石膏膩子干透后，用鋼尺檢驗所做接縫的平整度，然后再用150m寬的刮刀薄薄的涂抹上第三層嵌縫石膏膩子，總寬度約為300mm，使接縫處的板面平整、光滑，以獲得比較完美的無縫飾面。
   (2)、注意事項： 1) 嵌縫石膏膩子攪拌后切不可再加入石膏粉，避免出現結塊； 2) 常溫下嵌縫膩子包括調制在內的使用時間為不超過40分鐘，不能二次使用；
3) 使用環境溫度應在5℃～40℃之間； 4) 濺入眼部后及時用大量水清洗，必要時看醫生； 5) 儲存、運輸過程中嚴格防潮； 6) 保質期：6個月 8、紙面石膏板的施工對環境有什么要求？答：紙面石膏板的施工是干作業，在正常氣候條件下施工對環境無特殊要求，但在北方地區要避免在室溫5攝氏度以下進行嵌縫處理，不要在相對濕度較大的環境中（如剛做完地面處理）安裝石膏板。雨季還要注意窗口防雨和自然通風，如果石膏板受潮，可將其平放在地面上，待自然干燥后，仍可使用。
8、在潮濕環境下，使用石膏板如何防潮防水？
   答：(1)板材選擇。在潮濕環境下如廚房、廁所、衛生間、地下室等，應選擇耐水石膏板。
        (2)施工要求。因石膏板不能直接與水接觸，故在隔墻施工時，底部應用C20細石素混凝土做墻墊，并在石膏板的下端嵌密封膏，封寬不小于5。其構造做法應嚴格按照設計要求進行施工，并采用配套輔料。板面可以貼瓷磚或涂刷防水涂料。
9、如何防止石膏板下陷？
   答：(1)施工時嚴格按照施工要求來做，石膏板的長邊應垂直次龍骨，次龍骨的間距以375mm-420mm為宜，如大于此值，石膏板的變形因素就比較明顯。同時注意在石膏板端頭接縫處要加橫撐龍骨，且與四周墻體連接處加邊龍骨。
        (2)當用于廚房、廁所、衛生間、地下室等濕度較大的場所時應選用耐水石膏板做吊頂，且不能直接與水接觸，應在其表面進行防水處理。不宜在露天場合使用耐水石膏板，耐水石膏板板芯的防水劑在露天老化后將失去原有性能。另外可選擇較厚的如12mm厚的石膏板代替9.5mm厚石膏板加強其強度。
10、為什么吊頂時，石膏板長邊應與覆面（次）龍骨垂直？
     答：因為紙面石膏板的生產工藝為流漿法流水線生產，纖維縱向多，這樣紙面石膏板的縱向斷裂荷載大于橫向斷裂荷載，按國標GB9775-88規定要求，紙面石膏板橫向斷裂荷載是縱向斷裂荷載的2/5。所以在吊頂時紙面石膏板的長邊應與覆面（次）龍骨垂直使用，這充分利用了石膏板自身強度的優點，使得石膏板的變形控制在最小范圍內。
